1.       Selezionare la scheda Archivio della sezione Dati Gruppo.

2.       Abilitare la registrazione su disco dei dati campionati attivando la casella di spunta Abilita registrazione

3.       Impostare, per il campo Formato, l’opzione ODBC.

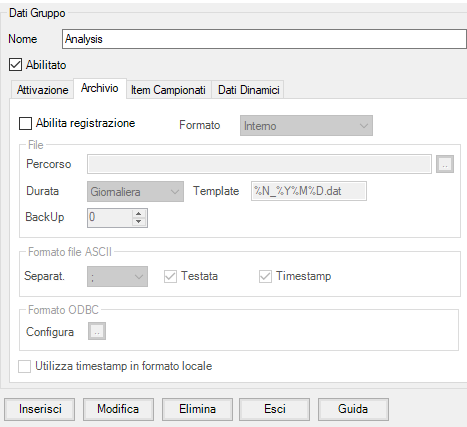

4.       Il pulsante ODBC viene abilitato. Fare click su di esso per impostare i parametri di configurazione ODBC. L’illustrazione seguente mostra le impostazioni inserite nella scheda Archivio:

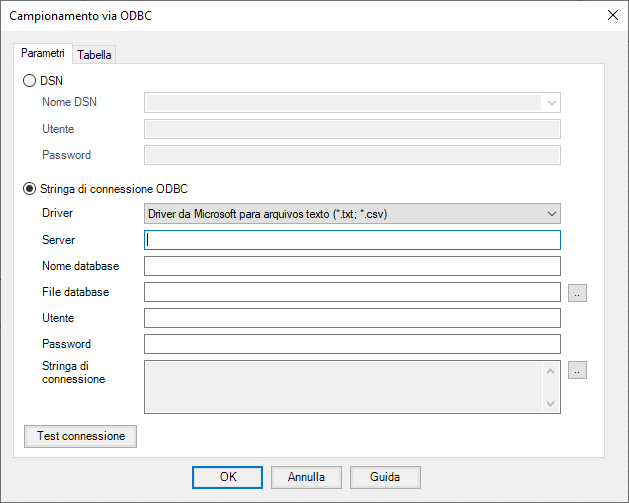

Selezionando il pulsante ODBC […] viene proposta la finestra Campionamento via ODBC, illustrata nella figura seguente:





La finestra presenta i seguenti comandi e campi di configurazione:



Scheda Parametri



DSN

Nome della connessione ODBC da utilizzare per il campionamento. È possibile digitare il nome di una connessione ODBC esistente o da creare, o selezionare dalla casella a discesa il nome di una connessione esistente.

Se si desidera utilizzare il driver di accesso ai dati specifico per il database in luogo di una connessione ODBC, selezionare “(Nessuna)” e specificare nel campo Database il database cui si desidera accedere.



ID Utente

Specifica il nome dell’utente utilizzato per accedere al database; se durante la creazione del database non è stato specificato un utente, lasciare la voce non compilata.



Password

Specifica la password di accesso al database; se durante la creazione del database non è stata specificata una password, lasciare la voce non compilata.



Database

Specifica il file di database, esistente o da creare, in cui registrare i dati campionati. Se è stata specificato un DSN esistente, non è necessario compilare questo campo, che viene invece utilizzato per la creazione guidata.



Driver

Consente di specificare il driver specifico per l’archivio dati prescelto, da utilizzare in luogo dell’accesso via ODBC, selezionandolo tra quelli attualmente installati sul sistema in uso.



Server

Consente di specificare il server da utilizzare per la connessione, se non si utilizza un DNS.





Scheda Tabella





Nome Tabella

Specifica il nome della tabella del database, esistente o da creare,  in cui vengono registrati i dati campionati. Il nome della tabella può essere specificato manualmente o selezionato da lista a comparsa: facendo click sulla casella di discesa viene visualizzata una lista delle tabelle presenti nel database, se esistente,  identificato dai parametri di configurazione della connessione ODBC specificati nella scheda Parametri.



Registrazione data/ora di campionamento: abilitazione



Abilita la registrazione del timestamp di campionamento (data e ora cui si riferiscono i dati presenti in ogni record) nel database

Campo DB

Specifica il campo database in cui deve essere registrato il timestamp (data + ora) di campionamento per ogni record. Il nome del campo può essere digitato manualmente o selezionato da lista a comparsa: facendo click sulla casella di discesa viene visualizzata una lista di tutti i campi definiti per la tabella precedentemente selezionata.



N° max. record

Specifica il numero di record conservati: la tabella selezionata viene gestita come una lista circolare, in cui i dati più recenti sovrascrivono via via i dati precedentemente registrati a partire dal più obsoleto. Il parametro N° max record consente di definire la dimensione di tale lista.
