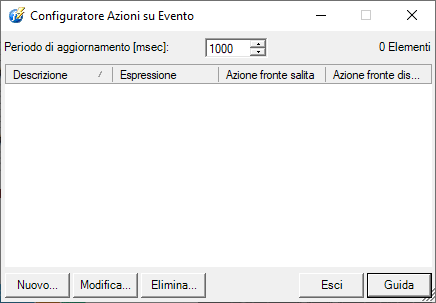

Per configurare le Azioni su Evento del progetto selezionare la voce Azioni su Evento dal menu Configura di X-Editor, o fare doppio-click sul nodo omonimo nella finestra Progetto. Il sistema visualizza la finestra Configuratore Azioni su Evento, illustrata in figura:







La finestra visualizza un elenco delle definizioni di Azioni su Evento attualmente configurate.

I pulsanti Nuovo, Modifica, Elimina consentono di inserire, modificare o eliminare la definizione di un’azione su evento.

Gli stessi comandi sono disponibili anche da menu contestuale.



Le modifiche apportate sono automaticamente salvate alla chiusura della finestra.




Importante: Qualunque modifica apportata alle definizioni delle azioni su evento ha immediato effetto alla successiva scansione. Non occorre riavviare il sistema.






Proprietà di un’Azione su Evento



Le proprietà di un’azione su evento sono configurate nella relativa finestra di proprietà, visualizzata in fase di inserimento e di modifica:



La finestra Dati Evento, illustrata in figura, consente la configurazione di una nuova Azione su Evento o la modifica delle proprietà di una già configurata:





La finestra Dati Evento presenta tre schede (Generale, Azione Fronte Salita e Azione Fronte Discesa) e contiene i seguenti campi:






Proprietà generali

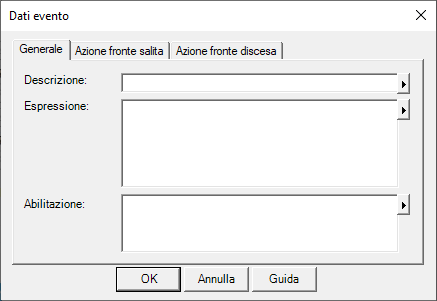

La scheda Generale consente di definire l’evento scatenante.



Descrizione

Consente di specificare un testo libero (facoltativo) che descrive la funzione dell’azione configurata



Espressione

Permette di specificare l’espressione da monitorare per l’esecuzione dell’azione.



Nota: se in fase di inserimento non viene specificata alcuna espressione, l’azione non sarà inserita.



Abilitazione

Permette di specificare una condizione che abilita l’esecuzione dell’azione associata al verificarsi della condizione specificata nel campo Espressione. L’azione viene gestita se l’espressione definita in Abilitazione è Vera (cioè ha un valore diverso da 0), mentre viene inibita in caso contrario.





Definizione delle azioni su fronte di salita e di discesa

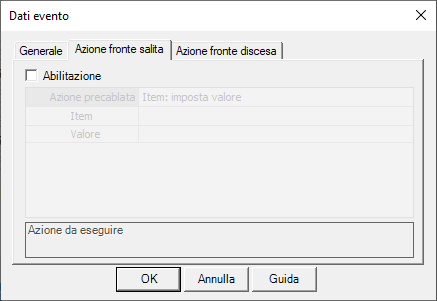

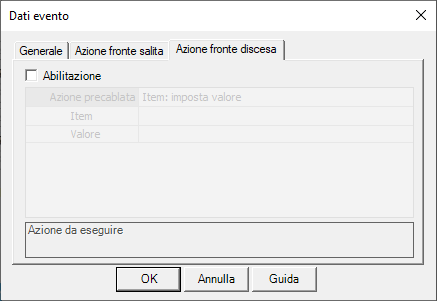

Le schede Azione Fronte Salita e Azione Fronte Discesa consentono di configurare le azioni da eseguire in risposta ai fronti di salita e di discesa.

Per la configurazione dell’azione si rimanda alle indicazioni riportate nel paragrafo “Configurazione delle Azioni” del capitolo “Funzioni comuni di editazione”





Duplicazione di una definizione



Per duplicare una Azione su Evento esistente è sufficiente selezionarla e scegliere i comandi Copia e Incolla da menu contestuale.





Modifica del periodo di scansione



Il campo Periodo di Scansione della finestra Configuratore Azioni su Evento visualizza e consente di modificare il periodo con cui il sistema procede all’elaborazione delle azioni su evento configurate. Il parametro esprime l’intervallo di elaborazione in millisecondi.

La variazione del periodo di scansione diviene effettiva alla scansione successiva
