Definizione degli allarmi
Per ogni segnale da monitorare è necessario configurare una definizione di allarme. Ogni definizione di allarme permette di specificare l’item monitorato (che deve essere di tipo Analogico o Digitale), le condizioni allarme in relazione allo stato assunto dall’item, il gruppo di operatori cui notificare l’allarme e i media trasmissivi da utilizzare. Ciascuna definizione di allarme può infine essere temporaneamente disabilitata.
Per accedere al configuratore degli allarmi remotati selezionare la tab Remote Alarm all'intenro della finestra di configurazione item.
La finestra mostra le segnalazioni di allarme remote attualmente definite. Nell’illustrazione sono visibili quattro definizioni già inserite. I pulsanti Nuovo, Modifica ed Elimina permettono di eseguire l’inserimento, la modifica e la cancellazione delle definizioni di allarme; il pulsante Parametri visualizza la finestra di configurazione dei parametri generali del sistema di remotazione degli allarmi; il pulsante Simula esegue la simulazione dell'invio dell'allarme verso i dispositivi configurati.
Configurazione dei parametri generali

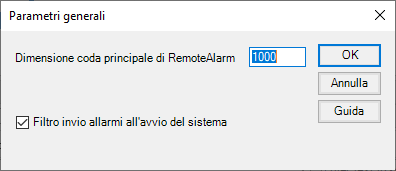

La finestra Parametri generali è visualizzata selezionando il comando Parametri.
La finestra presenta i seguenti campi di configurazione:
|
Dimensione coda principale RemoteAlarm |
Specifica la dimensione (numero di elementi) della coda principale del sistema di remotazione degli allarmi. Valori ammessi: 100..999999. Valore di default: 1000. |
|
Dimensione code drivers di RemoteAlarm |
Specifica la dimensione (numero di elementi) della coda degli allarmi per i media trasmissivi di RemoteAlarm. Valori ammessi: 0..999999. Valore di default: 10000. |
|
Filtro invio allarmi all'avvio del sistema |
Se selezionato, esclude l'invio delle segnalazioni di allarme dell'impianto all'avvio del sistema; la notifica sarà effettuata solo alla successiva variazione di stato degli item configurati.
|
Configurazione di una definizione di allarme
La finestra Proprietà Allarme è visualizzata selezionando i comandi Nuovo e Modifica. Consente di configurare una definizione di allarme:
La finestra presenta i seguenti campi di configurazione:
|
Abilitazione |
Se selezionato, abilita la gestione dell’allarme
|
|
Nome Item |
Specifica il nome dell’item da monitorare per la gestione dell’allarme. La variazione dello stato dell’item determina l’elaborazione delle condizioni di allarme.
Possono essere inseriti solo item di tipo Digitale o Analogico
|
|
Condizione di allarme Il contenuto del gruppo Condizione di allarme varia a seconda del tipo dell’item specificato nel campo Nome Item,come descritto di seguito. È possibile selezionare più di una condizione di allarme.
|
|
|
Hi |
Se selezionato, l’allarme viene generato quando l’item assume lo stato Alto.
|
|
HiHi |
Se selezionato, l’allarme viene generato quando l’item assume lo stato Altissimo.
|
|
Lo |
Se selezionato, l’allarme viene generato quando l’item assume lo stato Basso.
|
|
LoLo |
Se selezionato, l’allarme viene generato quando l’item assume lo stato Bassissimo.
|
|
Normale |
Se selezionato, l’allarme viene generato quando l’item assume lo stato Normale (per esempio, può essere utilizzato per inviare un messaggio di “cessato allarme”).
|
|
Fuori Scala |
Se selezionato, l’allarme viene generato quando l’item assume lo stato Fuori Scala.
|
|
Per item di tipo Digitale vengono visualizzate le seguenti caselle di spunta. Selezionando entrambe le opzioni, la segnalazione di allarme viene generata ad ogni variazione dello stato dell’item.
|
|
|
Off |
Se selezionato, l’allarme viene generato quando l’item passa allo stato OFF (0).
|
|
On |
Se selezionato, l’allarme viene generato quando l’item passa allo stato ON (1).
|
|
Gruppo |
Specifica il gruppo di operatori destinatario della segnalazione di allarme. È possibile digitare manualmente il nome del gruppo oppure fare click sul pulsante “…” per selezionare il gruppo dalla lista dei gruppi definiti.
|
|
Media Il riquadro Media consente di specificare quali media trasmissivi si desidera utilizzare per la notifica dell’allarme. L’allarme verrà notificato agli operatori del gruppo utilizzando i dispositivi selezionati; per ciascun utente verranno utilizzati, tra i media selezionati in questo gruppo, solo i media abilitati a livello di configurazione utente.
|
|
|
Audio |
Se selezionato, abilita la diffusione di un messaggio sonoro, definito nel campo File Audio (v.), attraverso l’impianto di diffusione sonora dell’edificio mediante una comune scheda audio.
|
|
Telefono |
Se selezionato, abilita l’invio telefonico della segnalazione acustica di allarme per gli operatori per i quali sia stata abilitata e configurata l’opzione Telefono. Il messaggio trasmesso è definito dal campo File Audio (v.).
|
|
Fax |
Se selezionato, abilita l’invio di messaggi di allarme in forma di comunicazione fax agli operatori per i quali sia stata abilitata e configurata l’opzione Fax.
|
|
SMS |
Se selezionato, abilita l’invio di messaggi SMS contenenti la segnalazione di allarme agli operatori per i quali sia stata abilitata e configurata l’opzione SMS.
|
|
|
Se selezionato, abilita l’invio della segnalazione di allarme mediante messaggi di posta elettronica agli operatori per i quali sia stata abilitata e configurata l’opzione E-Mail.
|
|
File Audio |
Specifica il file audio in formato Wave (*.wav) contenente il messaggio registrato da utilizzare per l’invio della segnalazione all’impianto di diffusione sonora (Audio) e mediante telefono. Il file deve essere contenuto nella cartella MESSAGES dell’indirizzario di progetto. È possibile selezionare il file, tra quelli contenuti nella cartella suddetta, mediante finestra di dialogo attivabile facendo click sul pulsante “…” relativo al campo. La finestra di selezione consente la modifica e la creazione dei file di messaggio. Il pulsante che raffigura un altoparlante consente di ascoltare il messaggio in anteprima, ed è disponibile anche nella finestra di selezione. Il nome del file deve essere specificato completo di estensione.
|
Importante: Il file wave destinato alla notifica telefonica deve soddisfare i requisiti di formato previsti. Per ulteriori informazioni fare riferimento al paragrafo successivo.
Per chiudere la finestra confermando l’inserimento di una nuova definizione o la modifica dei dati di una definizione esistente selezionare il pulsante OK. Per chiudere la finestra senza alterare la precedente configurazione degli allarmi, selezionare Annulla.
