Tutte le operazioni di editing e di configurazione necessarie alla realizzazione di un progetto sono effettuate mediante un avanzato ambiente di sviluppo integrato (IDE, Integrated Development Environment) denominato X-Editor.

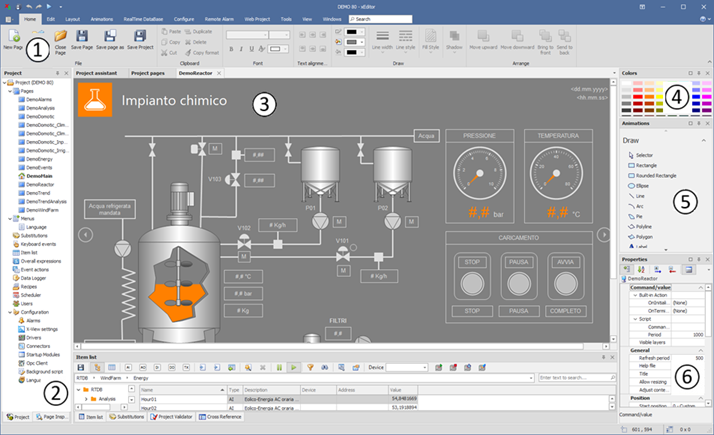

L’area di lavoro, completamente personalizzabile, è costituta da menu e barre strumenti (toolbar), da finestre ancorabili e dall’area di disegno, in cui avviene l’editazione delle pagine sinottiche.






    1. Toolbar personalizzabili
    2. Finestra Progetto
    3. Area di disegno (pagina sinottica)
    4. Tavolozza dei colori predefiniti
    5. Finestra animazioni
    6. Finestra Proprietà




Menu, barre degli strumenti e finestre possono essere modificate e posizionate a piacere nell’ambiente di sviluppo; tutti gli elementi possono essere ancorati ai lati della finestra principale o resi fluttuanti sopra l’area di lavoro.

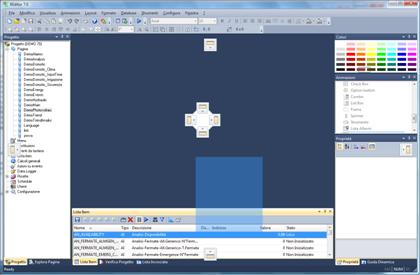

La collocazione delle varie finestre può essere modificata a piacere trascinandole e rilasciandole nella posizione voluta: iniziando il trascinamento di una finestra ancorabile vengono visualizzate apposite guide di aggancio che permettono di scegliere con maggiore facilità una posizione di ancoraggio:





Rilasciando la finestra su una guida di aggancio, essa viene automaticamente ancorata nella posizione corrispondente.

Le finestre ancorate possono essere impostate come finestre stabili o come finestre a scomparsa agendo sull’apposito tasto . Una finestra a scomparsa può essere espansa selezionando il corrispondente segnalibro:








Nota: Per aumentare lo spazio disponibile per l’area di disegno è possibile occultare temporaneamente tutte le toolbar selezionando il comando Nascondi Barre dal menu Visualizza. Lo stesso comando permette di abbandonare questa modalità tornando alla precedente visualizzazione.



Nella visualizzazione di default sono identificabili quattro finestre principali:



•         Progetto

Fornisce una rappresentazione gerarchica degli elementi del progetto e permette di gestirli



•         Tavolozza colori

Permette di applicare rapidamente un colore predefinito di sfondo, di primo piano o di riempimento ad un oggetto



•         Animazioni

Palette degli strumenti di disegno /oggetti inseribili



•         Proprietà

Tabella delle proprietà degli elementi della pagina





Le finestre Esplora Pagina,  Lista Incrociata e Verifica Progetto rendono disponibili funzioni avanzate, mentre la finestra Guida dinamica permette di accedere rapidamente alle principali informazioni di riferimento per l’elemento attivo nell’ambiente di sviluppo. Per ulteriori informazioni fare riferimento alle descrizioni specifiche delle singole finestre all’interno di questo capitolo.
