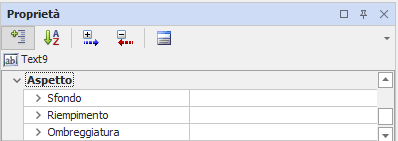

Le proprietà del gruppo Aspetto permettono di configurare l’aspetto generale dell’animazione; per alcuni attributi è possibile inoltre definire espressioni che ne controllino la variazione in fase di visualizzazione.





Sfondo e Colore dinamico Sfondo

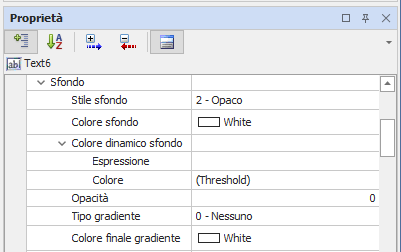

Le proprietà del gruppo Sfondo permettono di modificare l’aspetto dello sfondo dell’animazione, specificandone il colore e applicando gradienti e trasparenze.

A questo gruppo appartengono inoltre le proprietà che permettono di variare dinamicamente il colore di sfondo dell’animazione in base al valore assunto da un’espressione, definendo delle soglie di variazione.



Questo gruppo di proprietà non è disponibile per animazioni prive di sfondo (Linea, Spezzata, Arco, Area, ecc.); alcune impostazioni inoltre potrebbero non essere disponibili per tutte le animazioni





Stile sfondo

Permette di rendere lo sfondo completamente trasparente.

Scelte possibili:



•         Opaco

•         Trasparente



Colore sfondo

Consente di selezionare il colore dello sfondo.

Se Tipo Gradiente è diverso da “Nessuno”, questo colore viene assunto come colore iniziale del gradiente.



Colore dinamico sfondo

Espressione

Specifica l’espressione da valutare per l’attribuzione dei colori di sfondo.



Colore

Apre la finestra di configurazione delle soglie di colore.

Per dettagli sulla configurazione delle soglie vedere la voce “Soglie Colore” più avanti in questo capitolo.







Trasparenza

Permette di applicare una semitrasparenza all’animazione, specificando il valore di opacità.

Valori ammessi: 0| 1..255.

Il valore 0 disabilita la funzione di trasparenza; il valore 1 corrisponde a totale trasparenza, 255 a totale opacità.



Tipo Gradiente

Permette di applicare un gradiente allo sfondo, ossia una transizione dal Colore di sfondo al Colore finale gradiente.

Scelte possibili:



•         Nessuno

•         Alto verso basso

•         Sx a dx

•         Tubo orizzontale

•         Tubo verticale

•         Alto sx a basso dx

•         Alto dx a basso sx

•         Alto sx

•         Alto dx



•         Basso sx

•         Basso dx

•         Angolo tubo Alto dx

•         Angolo tubo Basso dx

•         Angolo tubo Alto sx

•         Angolo tubo Basso sx

•         Tubo diagonale Sx a dx

•         Tubo diagonale Dx a sx

Colore finale gradiente

Consente di selezionare il colore finale del gradiente.

Se Tipo Gradiente è impostato a “Nessuno”, questa impostazione non ha effetto.





Riempimento e Riempimento dinamico

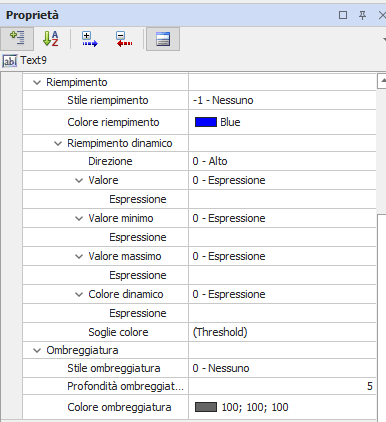

Le proprietà del gruppo Riempimento permettono di specificare il colore e lo stile di riempimento dell’animazione.

Il riempimento consiste in una trama od un colore pieno sovrapposti al colore di sfondo, e può essere applicato all’intera figura come attributo grafico o essere gestito in modo dinamico in ragione del valore assunto da un’espressione e dei parametri specificati, trasformando di fatto l’animazione in un istogramma.

In entrambi i casi il colore di riempimento può inoltre essere variato in funzione del valore di un’espressione.





Stile riempimento

Specifica il motivo di riempimento applicato.

Se impostato a  “Nessuno” le impostazioni di riempimento statiche e dinamiche non avranno effetto.

Scelte possibili:

•         Nessuno

•         Pieno

•         Linee orizzontali

•         Linee verticali

•         Linee diagonali verso il basso



•         Linee diagonali verso l’alto

•         Griglia

•         Griglia diagonale



Colore riempimento

Consente di selezionare il colore del motivo di riempimento.

Se Stile Riempimento è impostato a “Nessuno”, questa impostazione non ha effetto.



Riempimento dinamico

Direzione

Specifica la direzione del riempimento.

Scelte possibili:



•         Alto

•         Basso

•         Destra

•         Sinistra



Valore (Espressione)

Permette di specificare l’espressione che definisce la percentuale di riempimento dell’oggetto.



Valore minimo

Specifica il valore del fondoscala inferiore per il riempimento. È possibile introdurre una costante (es. 0) o un’espressione per calcolare dinamicamente questo valore.



Valore massimo

Specifica il valore del fondoscala superiore per il riempimento. È possibile introdurre una costante  (es. 100) o un’espressione per calcolare dinamicamente questo valore.



Colore (espressione)

Specifica l’espressione da valutare per la variazione del colore di riempimento.





Soglie Colore

Apre la finestra di configurazione delle soglie di colore per la variazione del colore di riempimento.

Per dettagli sulla configurazione delle soglie vedere la voce “Soglie Colore” più avanti in questo paragrafo





Ombreggiatura

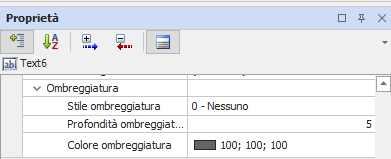

Le proprietà del gruppo Ombreggiatura consentono di applicare un’ombreggiatura all’animazione, creando un effetto di sollevamento rispetto al piano del sinottico.





Stile ombreggiatura

Specifica la posizione dell’ombra rispetto all’oggetto. Se impostato a “Nessuno” l’ombreggiatura è assente.



Profondità ombreggiatura

Specifica lo scostamento tra la sagoma dell’oggetto e quella dell’ombreggiatura. Modificando lo scostamento è possibile creare l’illusione di una maggiore o minore distanza verticale dal piano sottostante.



Colore ombreggiatura

Consente di selezionare il colore utilizzato per disegnare l’ombra dell’oggetto. Se Stile ombreggiatura è impostato a “Nessuno”, questa impostazione non ha effetto.
