Le proprietà della categoria Scala consentono di definire l’aspetto del quadrante dello strumento.






Dimensione

Consente l’accesso alla finestra di configurazione delle dimensioni e della posizione della scala. Si veda in proposito “Dimensioni e posizione della scala”, più avanti in questo paragrafo.

Colore

Consente di selezionare il colore della lancetta.



Valore Minimo

Specifica il valore del fondoscala inferiore



Valore Massimo

Specifica il valore del fondoscala superiore



Angolo di inizio

Specifica l’angolo di inizio dell’arco della scala



Angolo di fine

Specifica l’angolo di fine dell’arco della scala



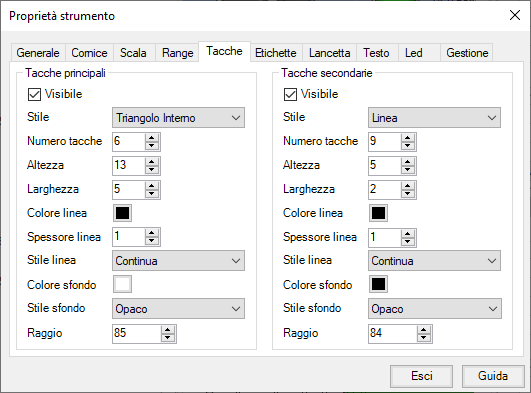

Tacche principali

Specifica il numero di tacche principali visualizzate sulla scala. In corrispondenza di ogni tacca principale viene visualizzata un’etichetta.



Tacche secondarie

Specifica il numero di tacche secondarie visualizzate tra due tacche principali



Cifre decimali etichette

Specifica il numero di cifre decimali visualizzate nelle etichette.



Etichette esterne

Se abilitato, le etichette vengono visualizzate all’esterno della scala





Dimensioni e posizione della scala

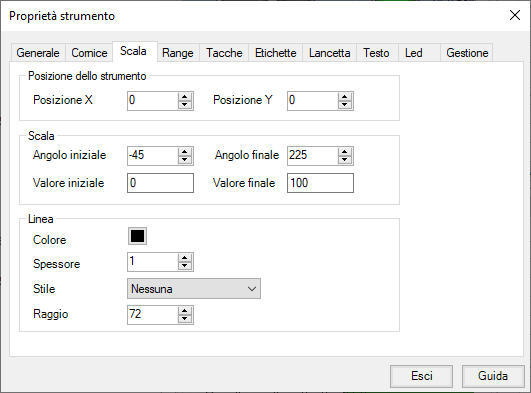

Il pulsante “…” relativo al campo Dimensione della categoria Scala consente di configurare la centratura dello strumento e le dimensioni della scala mediante l’apposita finestra Scala Strumento:





Diametro scala

Definisce il diametro della scala graduata rispetto alla dimensione minima del rettangolo dell’animazione.



Spessore scala

Definisce lo spessore della scala graduata



Posizione orizzontale

Modifica la centratura orizzontale dello strumento rispetto al rettangolo dell’animazione.



Posizione verticale

Modifica la centratura verticale dello strumento rispetto al rettangolo dell’animazione.
