Le funzioni di variazione dinamica del colore di linea, sfondo e riempimento delle animazioni permettono di modificare i colori suddetti in base al valore assunto da un’espressione. La variazione viene gestita in base alle soglie configurate.

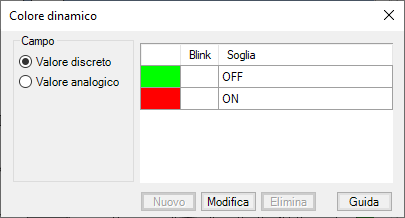

Premendo il tasto “…” relativo alla proprietà Colore o Soglie Colore si accede alla finestra di configurazione delle soglie:





Le opzioni del gruppo Campo permettono di specificare la tipologia di soglie da gestire:



Valore discreto

Vengono gestite due soglie in base al valore discreto ON/OFF (0 / diverso da 0) dell’espressione.



Valore analogico

Viene gestito un numero virtualmente illimitato di soglie, definendo i valori che le delimitano.



La tabella nella parte destra della finestra visualizza le soglie configurate. Le soglie possono essere create, modificate o eliminate con i pulsanti sottostanti.



Nota: per un corretto funzionamento è necessario che siano sempre definite almeno due soglie differenti, diversamente non è possibile calcolare alcuna variazione.

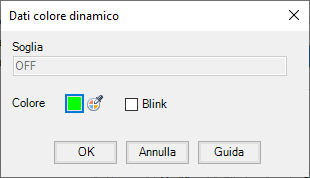

La creazione o la modifica di una soglia avviene configurandone opportunamente le proprietà mediante l’apposita finestra Dati colore dinamico:







Le proprietà che definiscono una soglia sono:



Soglia

Valore a fronte del quale avviene la transizione



Colore

Colore assunto dall’animazione a fronte della transizione



Blink

Se abilitato, provoca il lampeggio (di sfondo, linea o riempimento, in base alla componente che viene animata) quando il valore ricade entro la soglia configurata.



Una soglia diviene attiva quando il valore dell’espressione collegata è compreso tra il valore di soglia configurato e:

•         il valore della soglia superiore, se il valore dell’espressione è superiore al valore di soglia

•         il valore della soglia inferiore, se il valore dell’espressione è inferiore al valore di soglia



Se il valore dell’espressione eccede la soglia minima risulta attiva la soglia minima. Se eccede la soglia massima risulta attiva la soglia massima.
