X-Editor dispone di una griglia di riferimento che facilita l’allineamento e l’organizzazione degli oggetti nella pagina.

La griglia può essere visualizzata o nascosta ed è  inoltre possibile vincolare la tracciatura, il ridimensionamento e lo spostamento degli oggetti facendo in modo che risultino allineati al passo della stessa.

La griglia inizia nell'angolo superiore sinistro della pagina, che corrisponde al punto con coordinate (0,0).

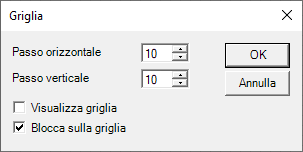

È possibile modificare la distanza in pixel  (passo) orizzontale e verticale tra le linee selezionando il comando Configura Griglia dal menu Layout:





I comandi Visualizza Griglia e Blocca sulla Griglia consentono rispettivamente di visualizzare o nascondere la griglia e di attivare o disattivare l’allineamento (snap) degli oggetti.

Le medesime funzioni possono essere attivate o disattivate selezionando i comandi omonimi nel menu o nella toolbar Layout senza accedere alla finestra.



Nota: l’opzione Blocca sulla griglia  può essere attivata indipendentemente dalla visibilità della griglia stessa.
