Gli elementi contenuti in una pagina possono essere organizzati su differenti piani di disegno, o layer. Ciascun layer identifica un livello logico di oggetti, che può essere visualizzato o occultato sia in fase di disegno che dinamicamente.
Per default un nuovo oggetto viene sempre inserito sul piano 0, che rappresenta il piano di disegno generico ed è sempre visibile. Oltre al piano di disegno standard sono disponibili 32 layer ai quali è possibile associare gli oggetti inseriti.

La proprietà Layer permette di assegnare l’oggetto ad un layer.

Occultando o visualizzando un layer, gli oggetti ad esso associati vengono rispettivamente resi invisibili o visibili



Nota: L’appartenenza ad un layer non influisce sull’ordine di sovrapposizione degli oggetti

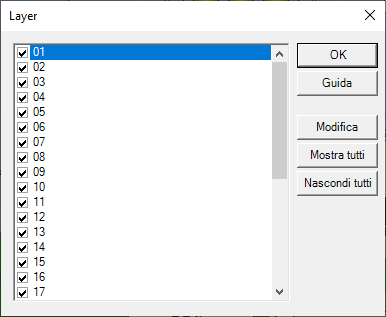

I tool Layer1 .. Layer8 consentono di visualizzare o occultare rapidamente i primi otto layer disponibili, generalmente sufficienti nella maggior parte delle applicazioni. Una gestione più completa è consentita dalla finestra Gestione Layer, che consente inoltre di associare una descrizione a ciascun layer:





Il segno di spunta accanto al layer ne definisce la visibilità, mentre il comando Modifica consente di specificarne la descrizione.



In fase di visualizzazione la visibilità dei layer è controllata dall’espressione associata alla proprietà Layer visibili del sinottico: tale proprietà rappresenta un valore numerico che esprime la maschera di visibilità dei layer: ad ogni bit del risultato dell’espressione corrisponde lo stato di visibilità del rispettivo numero di livello. Il bit meno significativo corrisponde al primo livello.

Ad esempio: un’espressione che restituisca 3 (11 in binario) abilita la visualizzazione del primo e del secondo layer, lasciando nascosti gli altri.

Allo stesso modo, un’espressione che restituisca 2 (102) abilita la visualizzazione del solo layer 2, rendendo invisibile il layer 1 ed i layer da 3 a 32).
