La creazione e configurazione della connessione ODBC, del file di database e della relativa tabella possono essere demandati al wizard disponibile nella finestra di configurazione ODBC. L’autocomposizione utilizza i dati introdotti nei campi di configurazione per generare automaticamente gli elementi richiesti.



Per usufruire della connessione guidata, procedere come segue:



1.       Nella finestra principale del Configuratore DataLogger selezionare la scheda Archivio e abilitare la registrazione in formato ODBC, come già descritto in questo capitolo.

2.       Selezionare quindi la scheda Item Campionati e definire gli item XVision da campionare avendo cura di specificare un nome (univoco) per il campo DB di destinazione.

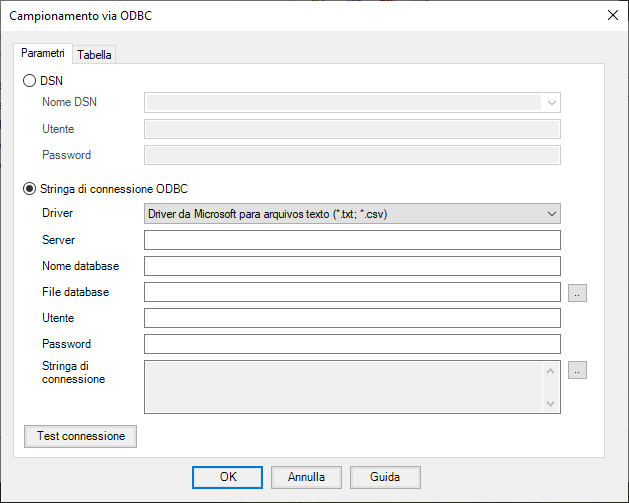

3.       Selezionare nuovamente la scheda Archivio e accedere alla finestra di configurazione dell’origine dati ODBC facendo click sul tasto ODBC […]. Il sistema visualizza la finestra Campionamento via ODBC.

4.       Compilare tutti i campi della finestra Campionamento via ODBC con i valori desiderati. Il significato dei campi di configurazione è già  stato affrontato nel paragrafo 2.1 di questa appendice. Ovviamente, se la connessione ODBC, il database e la tabella non sono esistenti, le relative caselle di selezione a discesa non sono disponibili.



6.       Selezionando l’opzione Configurazione manuale dell’origine dati e facendo click su OK viene semplicemente avviato il tool di configurazione delle connessioni ODBC di Windows. Per usufruire della creazione automatica, selezionare l’opzione Configurazione automatica dell’origine dati e selezionare le opzioni desiderate, illustrate di seguito, quindi fare click su OK per avviare l’autocreazione.



Opzioni disponibili per la configurazione automatica dell’origine dati:



Formato Archivio

Specifica il formato dell’archivio dati da creare o dell’archivio dati esistente a cui connettersi. Attualmente l’autocomposizione supporta esclusivamente i formati:



•         Microsoft Access 2000

•         Microsoft Access 97



Crea l’archivio

Selezionando questa casella viene creato un nuovo database con il nome specificato nel campo Database della scheda Parametri finestra di configurazione del campionamento ODBC.



Crea il collegamento ODBC

Selezionando questa casella viene creata una nuova connessione ODBC al database specificato nel campo Database della scheda Parametri della finestra di configurazione del campionamento ODBC. Il nome della connessione è il nome specificato nel campo DNS della stessa finestra.



Crea la tabella

Selezionando questa casella viene creata, nel database specificato nel campo Database della scheda Parametri della finestra di configurazione del campionamento ODBC, una nuova tabella il cui nome è stato specificato nel campo Tabella della stessa finestra.

Nella tabella vengono automaticamente creati i campi necessari per il campionamento, il cui nome è stato specificato nella configurazione degli item campionati. Viene inoltre creato il campo per la registrazione del timestamp se richiesto nella scheda Tabella della finestra di configurazione del campionamento ODBC.



Crea l’indice nella tabella (campo “ID”)

Selezionando questa casella viene creato un campo Indice denominato ID nella tabella di cui sopra.
