L’asse verticale (asse Y) ospita le scale delle grandezze monitorate. Per ciascuna grandezza possono essere configurate differenti impostazioni di scala: in fase di run-time, selezionando una grandezza nella legenda, l’asse Y mostra la scala definita per quella grandezza.

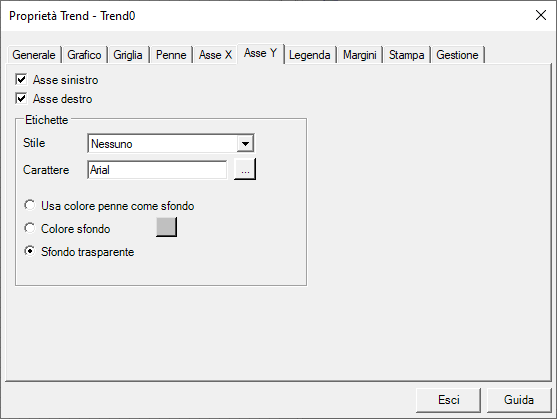

È possibile configurare il formato grafico dell’asse Y nella scheda Asse Y





La scheda Asse Y contiene i seguenti campi di configurazione:



Asse sinistro

Se selezionato, abilita la visualizzazione dell’asse con le etichette sul lato sinistro.



Asse destro

Se selezionato, abilita la visualizzazione dell’asse con le etichette sul lato destro.



Etichette



Stile

Specifica lo stile del bordo delle etichette.

È possibile selezionare uno dei seguenti formati:

•         Nessun Bordo

•         Incassato

•         In rilievo



Carattere

Il pulsante “…” permette di configurare il carattere utilizzato per il testo delle etichette.



Usa colore penne come sfondo

Selezionando questa opzione le etichette vengono disegnate utilizzando come colore di sfondo il colore della penna cui si riferiscono.



Colore di sfondo

Selezionando questa opzione è possibile definire un colore di sfondo per le etichette indipendente dalla penna cui si riferiscono. In questo caso viene assunto come colore di primo piano il colore della penna



Sfondo trasparente

Selezionando questa opzione l’impostazione del colore di sfondo viene ignorata, rendendo le etichette trasparenti. In questo caso viene assunto come colore di primo piano il colore della penna.
