L’asse orizzontale (asse X) è l’asse dei tempi; su di esso vengono visualizzate le coordinate temporali degli eventi campionati.

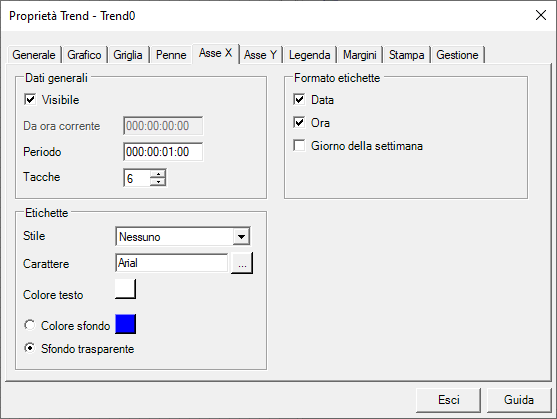

È possibile configurare le proprietà dell’asse X , quali le proprietà della scala dei tempi e il formato grafico dell’asse, nella scheda Asse X:







La scheda Asse X contiene i seguenti campi di configurazione:



Dati Generali



Da ora corrente

Campo disponibile esclusivamente per i trend storici.

Quando una pagina viene caricata il trend storico si aggiorna automaticamente visualizzando i dati fino alla data e ora correnti. Questo campo permette di definire un offset rispetto alla data e ora corrente per cui al caricamento della pagina il trend visualizzi i dati sino all’istante determinato dalla differenza tra la data/ora corrente ed il periodo specificato.

Il valore di offset deve essere specificato nel formato: ggg:hh:mm:ss.



Periodo

Specifica l’estensione della finestra temporale del grafico, indicando il periodo di tempo abbracciato dalla visualizzazione.

Il periodo deve essere specificato nel formato ggg.hh.mm.ss.



Tacche

Specifica il numero di tacche (suddivisioni) che devono essere rappresentate sull’asse. Il numero di tacche non può essere inferiore a 2.



Etichette



Stile

Specifica lo stile del bordo delle etichette.

È possibile selezionare uno dei seguenti formati:

•         Nessun Bordo

•         Incassato

•         In rilievo



Carattere

Il pulsante “…” permette di configurare il carattere utilizzato per il testo delle etichette.



Colore testo

Specifica il colore di primo piano delle etichette. Il pulsante visualizza il colore corrente e ne consente la modifica.



ColoreSfondo

Se selezionato, consente di specificare il colore di sfondo delle etichette. Il pulsante visualizza il colore corrente e ne consente la modifica



Sfondo trasparente

Se selezionato ignora l’impostazione del colore di sfondo rendendo le etichette trasparenti.





Formato Etichette



Data

Se selezionato, abilita la visualizzazione della data nelle etichette.



Ora

Se selezionato, abilita la visualizzazione dell’ora nelle etichette



Giorno della settimana

Se selezionato, abilita la visualizzazione del giorno della settimana abbreviato (lun, mar, ecc. …) nelle etichette.
