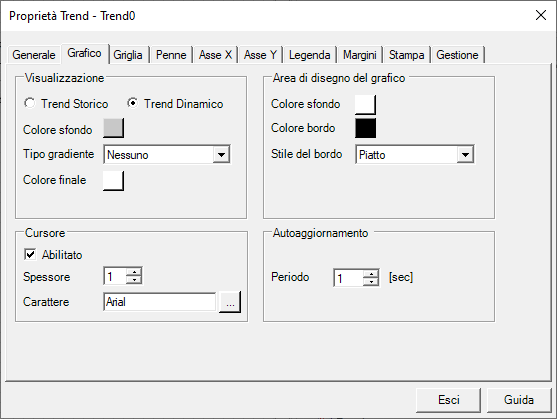

La scheda Grafico consente di definire le proprietà le proprietà generali di esecuzione e l’aspetto dell’area del grafico:






I campi di configurazione della scheda Grafico sono:



Visualizzazione



Trend Storico

Trend Dinamico



Selezionare lo scopo dell’animazione. (cfr. “Tipologie di Trend”)



Colore Sfondo

Specifica il colore di sfondo del grafico.



Colore Area Grafico

Specifica il colore di sfondo dell’area di visualizzazione del trend.



Bordo

Specifica lo stile del bordo dell’area del trend. È possibile selezionare uno dei seguenti valori:

•         Nessuno

•         Incassato

•         In rilievo



Cursore



Abilitato

Se selezionato, abilita la funzione di Cursore, che permette di interrogare il valore dei punti dell’andamento visualizzato. Per ulteriori informazioni su questa funzione vedere il paragrafo Funzione Cursore, più avanti in questo capitolo



Spessore

Specifica lo spessore della linea del cursore



Carattere

Il pulsante […] permette di configurare il carattere utilizzato per la visualizzazione dei valori.



Griglia



Orizzontale

Se selezionato, rende visibile le linee orizzontali della griglia.



Verticale

Se selezionato, rende visibile le linee verticali della griglia.



Stile

Permette di accedere alla finestra di dialogo Stile Linea, che consente di selezionare lo stile delle linee della griglia. Per ulteriori informazioni vedere Stile delle linee



Autoaggiornamento



Periodo

Specifica il valore in secondi del periodo di autoaggiornamento del grafico (solo per Trend Dinamico)



Abilita configurazione grafico in esecuzione



Se selezionato, abilita la visualizzazione e la modifica delle proprietà del grafico da parte dell’utente, in fase di runtime.
