Ogni oggetto Trend (storico o dinamico) consente di visualizzare contemporaneamente un massimo di 16 andamenti.



Nota: Le sedici grandezze visualizzate devono appartenere al medesimo gruppo di campionamento



Ciascun andamento è identificato dalla Penna con cui esso viene tracciato.

Con il termine Penna si intende l’insieme dei dati di input e di formato relativi alla tracciatura di un andamento: item visualizzato, scala, formato della linea, formato delle etichette…

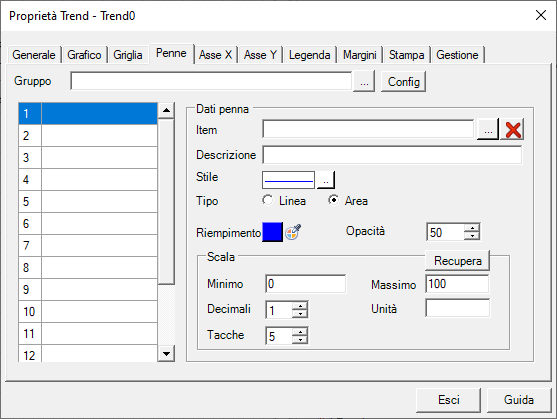

La scheda Penne, illustrata in figura, consente di definire il gruppo di campionamento collegato al trend e di configurarne le penne, ossia gli andamenti tracciati:





Le sedici penne assegnabili sono visualizzate nella lista di sinistra; selezionando una penna il gruppo Dati Penna visualizza i relativi dati di configurazione e ne consente la modifica.





Selezione del gruppo di campionamento



Ad ogni Trend deve essere associato un Gruppo di campionamento tra quelli definiti nella configurazione del DataLogger.

Possono essere associati ad un trend i gruppi di campionamento la cui configurazione sia compatibile con questo impiego: si veda in proposito il capitolo “Configurazione dei gruppi di campionamento collegati a Trend”.



Il campo Gruppo di campionamento della scheda Penne consente di specificare il gruppo di campionamento associato al trend corrente.

Il pulsante “…” relativo al campo consente di selezionare il gruppo da una lista dei gruppi associabili:







Configurazione degli andamenti

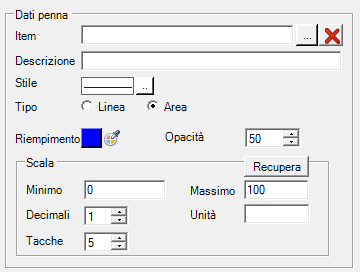

Per configurare le penne relative a i vari andamenti è sufficiente selezionare nella lista di sinistra la penna che si desidera configurare, quindi agire sui campi del gruppo Dati Penna:




I parametri configurabili sono:



Item

Seleziona l’item associato alla penna, tra quelli campionati nel Gruppo di Campionamento specificato.

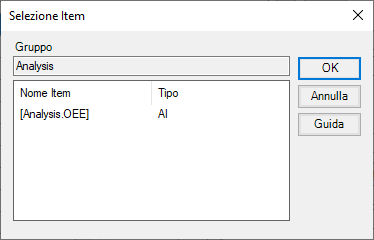

Il pulsante “…” relativo al campo permette di selezionare l’item direttamente dalla lista degli item relativi al gruppo di campionamento, se è già stato specificato:



Descrizione

Specifica la descrizione dell’andamento corrente. La descrizione viene visualizzata nella lista di sinistra e sarà visibile nella legenda in fase di run-time.

L’immissione è facoltativa.



Stile

Permette di accedere alla finestra di dialogo Stile Linea, che consente di selezionare lo stile delle linee della griglia. Per ulteriori informazioni vedere “Stile delle linee degli andamenti”.



Tipo

Specifica se l’andamento debba essere tracciato in forma di linea o di area piena. Nel secondo caso, lo spazio compreso tra la linea dell’andamento e gli assi viene riempito con il colore specificato.



Riempimento

Consente di specificare il colore di riempimento dell’area tracciata se Tipo Grafico è impostato ad “Area”



Scala



Recupera



Consente di desumere l’impostazione dei valori di Minimo, Massimo e l’Unità di misura dalla configurazione dell’item associato alla penna



Minimo

Specifica il valore minimo della scala



Massimo

Specifica il valore massimo della scala

Tacche

Indica il numero di tacche presenti sulla scala



Unità

Specifica l’unità di misura della grandezza campionata.

Questa informazione è visualizzata nella legenda e durante l’ispezione degli andamenti con la funzione Cursore.

L’immissione è facoltativa.



Formato etichette



Interi

Specifica il numero di cifre intere (a sinistra del separatore decimale) presenti nell’etichetta di valore



Decimali

Specifica il numero di cifre decimali (a destra del separatore decimale) presenti nell’etichetta di valore





Stile delle linee della griglia



Il pulsante dei campi Stile relativi alle linee della griglia e delle penne consente di accedere alla finestra di configurazione Stile Linea, che permette di definire gli attributi della linea utilizzata per tracciare rispettivamente la griglia e gli andamenti.





La finestra Stile Linea presenta i seguenti campi



Colore

Specifica il colore della linea. Il pulsante visualizza il colore corrente e ne consente la modifica.



Stile

Definisce lo stile della linea, permettendo di scegliere tra alcuni tipi di tratteggio.



Spessore

Specifica lo spessore della linea, in punti.
