Nell'esempio di seguito lo schedulatore è utilizzato per controllare lo stato di attivazione dei fancoils di un ufficio.
Il comando di accensione dei fancoils è dato impostando a 1 il valore dell'Item FANCOILS mentre lo spegnimento è dato impostando il valore a 0.
I fancoils devono essere attivati con le seguenti modalità:

-          Da Novembre a Marzo devono essere attivati solo dal Lunedì al Venerdì dalle 6:00 alle 18:00 (al Sabato e alla Domenica devono essere spenti).

-          Da Aprile a Ottobre devono essere spenti tutto il giorno.

-          Il 25 e 26 Dicembre devono essere spenti tutto il giorno.

-          Il 30 Dicembre (giorno di inventario) devono essere accesi tutto il giorno.

-          Il 31 Dicembre devono essere in funzione solo dalle 6:00 fino alle 12:30.





Fasce orarie per giorni settimanali da Novembre a Marzo


Di seguito è mostrato come configurare i giorni settimanali del mese di Novembre (che coinciderà con la configurazione dei mesi di Dicembre, Gennaio, Febbraio e Marzo) per ottenere l'accensione dei fancoils solo dalle 6:00 alle 18:00 dal Lunedì al Venerdì.



Nota: per i mesi di Novembre, Gennaio, Febbraio e Marzo non occorre configurare orari per i giorni di festività in quanto gli orari di attivazione dei fancoils si basano solo sui giorni settimanali; occorrerà invece definire intervalli di attivazioni per le festività nel mese di Dicembre (configurazione riportata successivamente).



Fasce orarie per giorni settimanali da Aprile a Ottobre


Poichè per i mesi da Aprile a Ottobre i fancoils devono rimanere spenti, nella griglia degli orari di questi mesi (orari settimanali e Festività) non dovranno essere configurate fasce orarie (lasciare la griglia vuota).



Fasce orarie per giorni di festività di Dicembre



Per il mese di Dicembre occorre definire delle fasce orarie specifiche per alcuni giorni (25, 26, 30 e 31 Dicembre) che sostituiranno quelli definiti per il giorno settimanale.

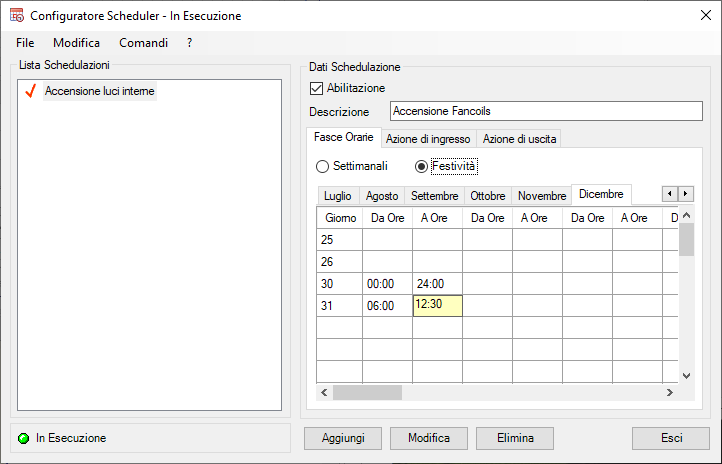

Di seguito è mostrato come configurare le fasce orarie per:

-          disattivare i fancoils per l'intera giornata del 25 e del 26.

-          attivare i fancoils per l'intera giornata del 30.

-          attivare i fancoils dalle ore 6:00 alle 12:30 del 31.







Configurazione delle azioni della schedulazione



Dopo aver definito le fasce orarie occorre definire l’azione eseguita all’ingresso e all’uscita dalle fasce orarie. Di seguito è mostrato come configurare la scheda Azione della schedulazione per:

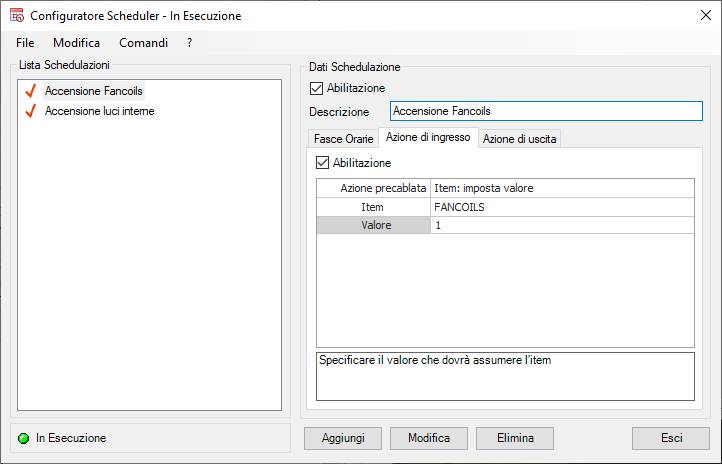

-   attivare l’item FANCOILS all’ingresso nella fascia oraria (impostazione del valore a 1)

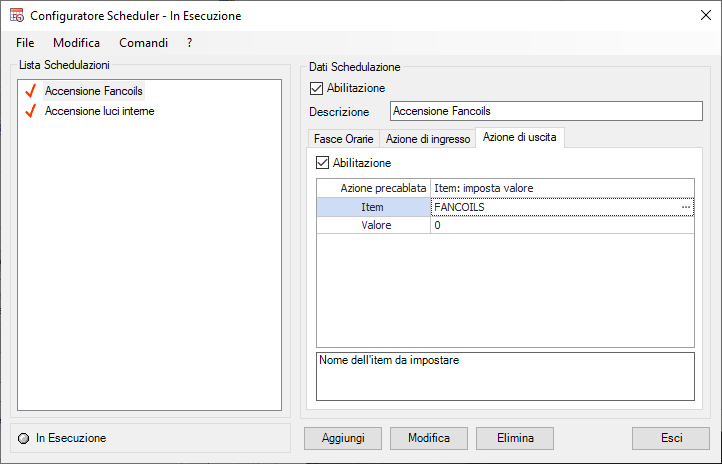

-   disattivare l’item FANCOILS all’uscita dalla fascia oraria (impostazione del valore a 0)
