Nell'esempio di seguito lo schedulatore è utilizzato per controllare l'accensione delle luci notturne di un magazzino.
Il comando di accensione è dato impostando a 1 il valore dell'Item CMDLUCI mentre lo spegnimento è dato impostando il valore a 0.
Le luci notturne devono essere attivate con le seguenti modalità:

-          Da Ottobre a Marzo devono essere accese tutti i giorni dalle 17:30 alle 7:45.

-          Da Aprile a Settembre devono essere accese tutti i giorni dalle 19:00 alle 6:30.





Fasce orarie per i mesi da Ottobre a Marzo


Di seguito è mostrato come configurare le fasce orarie dei giorni settimanali del mese di Ottobre (che coinciderà con la configurazione dei mesi di Novembre, Dicembre, Gennaio, Febbraio e Marzo) per ottenere l'accensione delle luci notturne dalle 17:30 alle 7:45 di tutti i giorni della settimana.




Nota: per i mesi da Ottobre a Marzo non occorre specificare orari per festività.

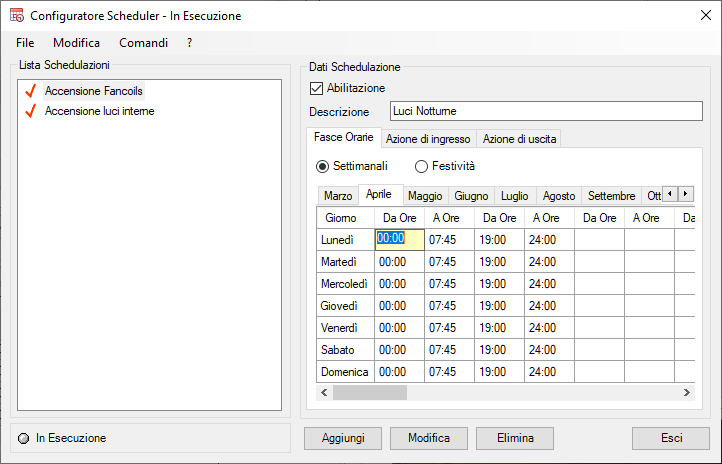

Fasce orarie per i mesi da Aprile a Settembre


Di seguito è mostrato come configurare i giorni settimanali del mese di Aprile (che coinciderà con la configurazione dei mesi di Maggio, Giugno, Luglio, Agosto e Settembre) per ottenere l'accensione delle luci notturne dalle 19:00 alle 6:30 di tutti i giorni della settim

Nota: per i mesi da Aprile a Settembre non occorre specificare orari per festività.



Configurazione delle azioni della schedulazione

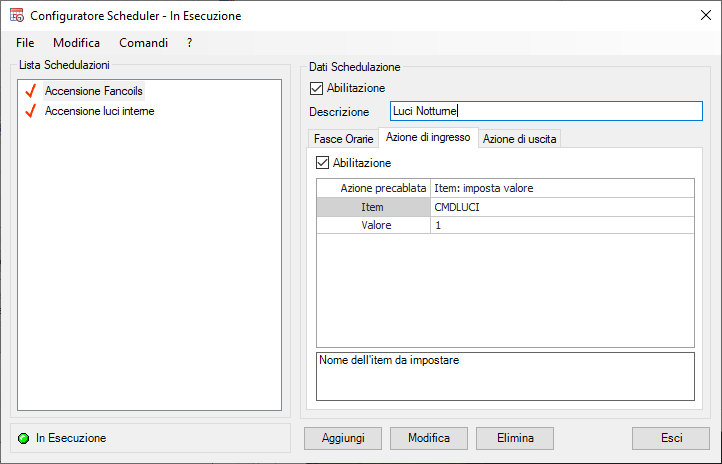

Dopo aver definito le fasce orarie occorre definire l’azione eseguita all’ingresso e all’uscita dalle fasce orarie. Di seguito è mostrato come configurare la scheda Azione della schedulazione per:



-   attivare l’item CMDLUCI all’ingresso nella fascia oraria (impostazione del valore a 1)

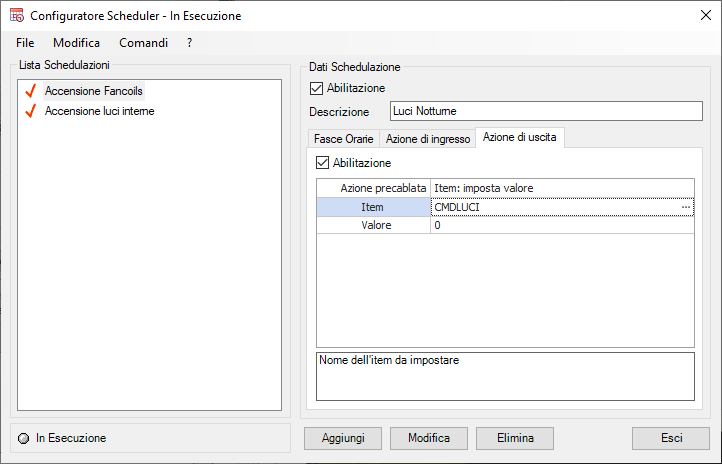

-   disattivare l’item CMDLUCI all’uscita dalla fascia oraria (impostazione del valore a 0)
