La quasi totalità dei driver di input/output di X-Vision supporta la linearizzazione automatica delle grandezze analogiche, effettuando la conversione automatica del valore grezzo letto dal dispositivo in unità ingegneristiche e viceversa. La conversione è determinata dai parametri Ratio e Bias configurati per l’item.

In particolare, il valore letto da campo viene convertito e registrato nel database utilizzando la formula seguente:



Valore in unità ingegneristica = (Valore grezzo * Ratio) + Bias





Dato l’intervallo del valore grezzo (MIN_RAW e MAX_RAW) e il corrispondente intervallo del valore convertito in unità di ingegneria (MIN_EGU e MAX_EGU), i valori di Ratio e Bias possono essere calcolati come segue:







Ratio/Bias Expert



Per semplificare il calcolo e l’immissione dei parametri Ratio e Bias, nelle finestre di configurazione degli item di tipo Analogico è disponibile l’utility Ratio/Bias Expert, che calcola automaticamente il valore di Ratio e Bias introducendo l’intervallo di valori grezzi e l’intervallo di valori espresso nell’unità di misura scelta. Il Ratio/Bias Expert viene attivato  selezionando l’apposito pulsante, illustrato in figura:

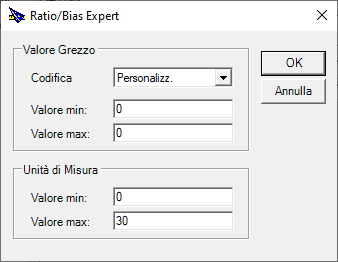

La finestra del Ratio/Bias Expert si presenta come in figura seguente:





La finestra contiene i seguenti campi:



Gruppo Valore Grezzo

Consente di specificare il range del valore grezzo.



Codifica

Nella combo sono contenuti alcuni dei formati di codifica più comuni. Selezionando uno standard, l’Esperto imposta automaticamente gli estremi minimo e massimo del valore grezzo.



Valore min.

Specifica l’estremo inferiore del range del valore grezzo



Valore max.

Specifica l’estremo superiore del range del valore grezzo







Gruppo Unità di misura

Consente di specificare il range del valore espresso in unità di ingegneria.



Valore min.

Specifica l’estremo inferiore del range del valore in unità di ingegneria.



Valore max.

Specifica l’estremo superiore del range del valore in unità di ingegneria.





Specificando gli estremi dei due range di valori (grezzo e in unità di ingegneria), l’Esperto Ratio/Bias calcola automaticamente i valori di Ratio e Bias, e chiudendo la finestra con OK compila i corrispondenti campi della finestra di configurazione dell’item.
